箱式變電站運行與維護

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-09-28 08:37:39

導讀：箱式變電站又稱箱變，由于其內部結構復雜，包含的配電裝置較多，所以在平時的運行和維護中一定要特別謹慎。

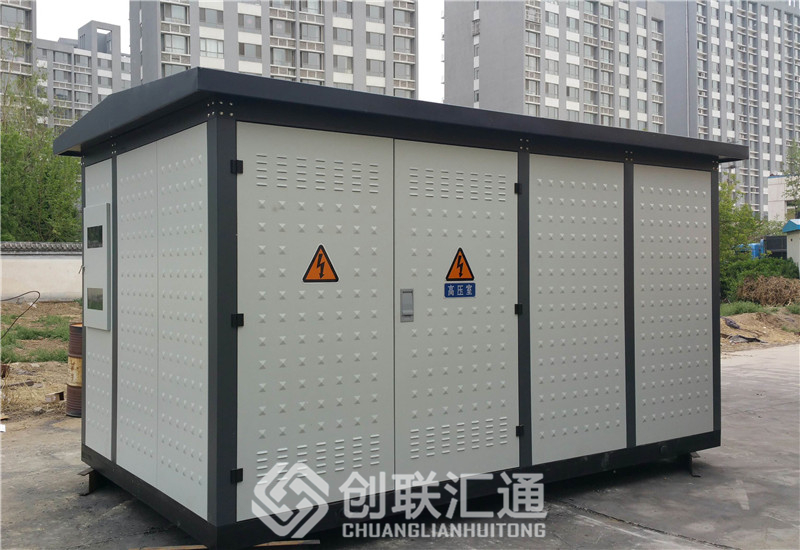

箱式變電站又稱箱變，由于其內部結構復雜，包含的配電裝置較多，所以在平時的運行和維護中一定要特別謹慎。

（一）箱式變電站運行的基本要求

1、箱式設備放置的地坪應選擇在較高處，不能放在低洼處，以免雨水灌入箱內影響運行。澆制混凝土平臺時要留有空擋．便于電纜進出線的敷設。

2、箱體與接地網必須有兩處可靠的連接，箱變接地和接零可共用一接地網，接地網一般在基礎的四角打接地樁，然后連成一體。

3、東方大華電力提醒箱式設備周圍不能違章堆物，確保電氣設備的通風及運行巡視需要，箱變以自然風循環冷卻為主，變壓器室門不應堵塞。

4、高壓配電裝置中的環網開關、變壓器．避雷器等設備應定期巡視維護，發現缺陷及時整修，定期進行絕緣預防性試臉。作時要正確解除機械連鎖，并使用絕緣棒操作。

(二)箱式變電站的巡視維護

箱變應根據巡視維護周期進行定期巡視（每月不少于一次），測試電纜終端頭連接處的溫度，檢查設備運行情況，必要時進行試驗。

一般巡視項目如下：

1、基礎是否牢困，孔洞是否封堵，柜體有無潮氣。

2、接地裝置是否完備、連接是否良好．接地電阻是否符合要求。

3、戶外環境有無變化．有無影響交通和行人的安全。

4、檢查各路饋線負荷情況．三相負荷是否平衡或過負荷現象，開關分合位置、儀表指示是否正確，控制裝置是否正常工作。

5、箱變的除塵箱變內部每隔一年除塵一次，高壓室、低壓室柜體表面和氣箱表面可用濕布進行擦拭，變壓器室內變壓器用吹氣除塵或吸塵器除塵。

6、風機的日常維護和檢修檢查風機運轉的情況，東方大華電力提醒，如未運行，使用溫濕度控制器，調到現有溫度以下，啟動風機檢查。

7、高壓開關和低壓開關電動操作機構的維護和檢修（本文由東方大華電力整理發布，轉載請注明出處）

（1）檢查氣壓表的指針．是否在綠色區域，如果進入紅色區域，進行分合閘操作．馬上通知廠家進行處理。

（2）機械零部件的潤滑，可使用通用鋰基潤滑脂（黃油）潤滑完成后進行分合操作試驗等。

（3）電纜、避雷器的例行試驗根據例行試驗要求，對電纜、避雷器進行絕緣實驗和泄漏電流試驗。

8、輔助例行試驗溫濕度控制器的例行試驗；煙霧報警裝置的例行試驗；端子排的緊固和檢查：標準件的緊固和檢查。

9、端子排維護，因熱脹冷縮，端子排可能會松動，每年巡檢應對端子室內所有端子重新緊固。注意：重新緊固前請確認一次交流回路和二次控制回路均斷電，避免觸電！

10、維護箱式變電站時的注意事項

（1）箱變門設有防風機構，是保證其保持在完全開啟狀態的一種機構，關閉箱體門時一定要向上抬起防風機構根部，然后關門不能生拉硬拽，防止機構或門變形，影響箱變的正常使用！

（2）高壓負荷開關本地手動操作結束后，要將負荷開關操作手柄放回到外門內側的手柄支架上．以免丟失。

（3）高壓環網柜備用回路暫不連接電纜時，應在環網柜送電前將備用回路閉鎖，或使用配套的絕緣帽將電纜座封堵，避免造成意外事故！

（4）箱變廠家出廠時環網柜配備的防塵帽，不能代替絕緣帽使用！

（5）運行中不允許使用任何短路插頭插入測試孔．否則將導致電壓傳感器損壞。

（6）低壓隔離開關只有在解鎖位置時才能操作．切勿強拉硬拽！
