變壓器溫升問題總結

1.變壓器的溫度與周圍空氣溫度的差叫變壓器的溫升。

2.在變壓器壽命上，引起絕緣老化的主要原因是溫度。

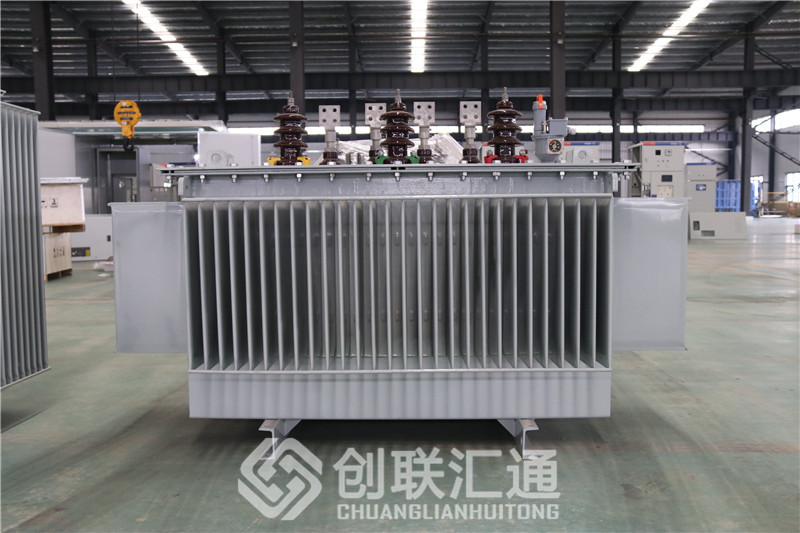

       由于變壓器內部熱量傳播不均勻，故變壓器各部位的溫度差別很大，因此需要對變壓器在額定負荷時，各部分溫度的升高做出規定，這是變壓器的允許溫升。一般油浸變壓器采用A級絕緣，較高允許溫度105℃。各部分允許溫升為：線圈允許溫升65℃。以A級絕緣105℃為基礎，當環境溫度為40℃時，105℃-40℃＝65℃。由于變壓器的溫度一般比繞組低10℃，故變壓器油的允許溫升為55℃。為防止油的老化，上層油面的溫升不得超過45℃。這樣無論周圍空氣如何變化，只有溫升不超過允許值，就能夠保證變壓器在規定的使用年限內安全運行。

3.變壓器上層油溫，變壓器線圈溫度要比上層油溫高10℃。標規定：變壓器繞組的極限工作溫度為105℃；（即環境溫度為40時℃），上層溫度不得超過95℃，通常以監視溫度（上層油溫）設定在85℃及以下為宜。

變壓器異常運行主要表現在：聲音不正常，溫度顯著升高，油色變黑，油位升高或降低，變壓器過負荷，冷卻系統故障及三相負荷不對稱等。當出現以上異常現象時，應按運行規程規定，采取措施將其消除，并將處理經過記錄在異常記錄簿上…… q0  Q3  }2  `/  P8  U  在正常負荷和正常冷卻條件下，變壓器上層油溫較平時高出10℃以上，或變壓器負荷不變而油溫不斷上升，則應認為變壓器溫度異常。變壓器溫度異常可能是下列原因造成的：

1） 變壓器內部故障。如繞組匝間短路或層間短路，繞組對圍屏放電，內部引線接頭發熱，鐵芯多點接地使渦流增大而過熱等。這時變壓器應停電檢修。

2） 冷卻裝置運行不正常。如潛油泵停運，風扇損壞停轉，散熱器閥門未打開。此時，在變壓器不停電狀態下，可對冷卻裝置的部分缺陷進行處理，或按規程規定調整變壓器負荷至相應值。

      一般變壓器的主要絕緣是A級絕緣，規定較高使用溫度為105度，變壓器在運行中繞組的溫度要比上層油溫高10—15度。如果運行中的變壓器上層油溫總在80-90度左右，也就是繞組經常在95-105度左右。

如果變壓器長時間在溫度很高的情況下運行，會縮短內部絕緣紙板的壽命，使絕緣紙板變脆，容易發生破裂，失去應有的絕緣作用，造成擊穿等事故；繞組絕緣嚴重老化，并加速絕緣油的劣化，影響使用壽命。所以能避免高溫盡量避免，實在不行，時間也不宜太長。

絕緣等級是指所用的絕緣材料的耐熱等級，干式變壓器的按絕緣等級分類可分為：（A、E、B、F、H、N、C）七個等級，

它反應絕緣材料的耐熱性能，如： A-105℃它是指變壓器工作時本身的溫度與當天的環境溫度加在一起不超過105℃；其它等級依此類推。

家標準《干式變壓器》GB6450-1986對干式變壓器的溫升限值做出了規定。

1、 對于干式變壓器的線圈，

當采用A級絕緣材料時，其極限工作溫度在105℃時，較高溫升應小于60K； 當采用E級絕緣材料時，其極限工作溫度在120℃時，較高溫升應小于75K； 當采用B級絕緣材料時，其極限工作溫度在130℃時，較高溫升應小于80K； 當采用F級絕緣材料時，其極限工作溫度在155℃時，較高溫升應小于100K； 當采用H級絕緣材料時，其極限工作溫度在180℃時，較高溫升應小于125K； 當采用C級絕緣材料時，其極限工作溫度在220℃時，較高溫升應小于150K。

2、鐵芯、金屬部件和與其相鄰的材料，在任何情況下，不會出現使鐵芯本身、其他部件或與其相鄰的材料受到損害的溫度。

現在大多數干式變壓器都采用H級絕緣材料，故一般說干式變壓器的溫度應在180℃以下。
