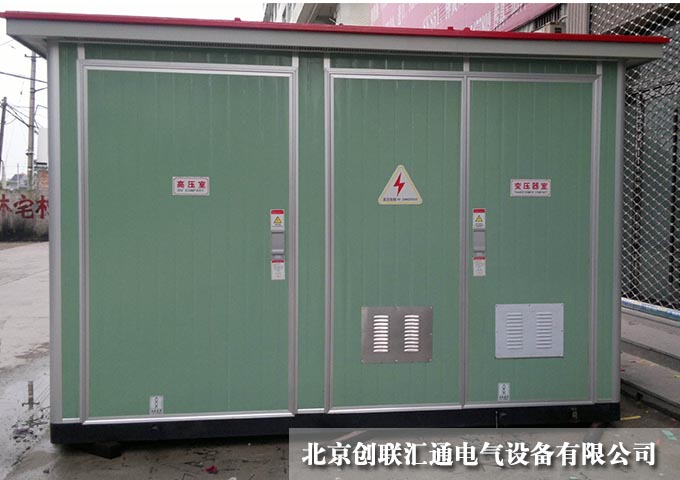

彩鋼板型歐式預裝組合箱式變電站

【額定容量】：50-1600KVA 【額定電壓】：10kv
【結構形式】：品字形、目字形

產品價格 ??￥

產品用途

廣泛適用于城市高層建筑、住宅小區、廠礦企業、路燈、賓館、油田、機場、醫院、車站、碼頭、商場擴基建工地等場所。

全國24小時銷售熱線:13263317831

一、預裝式箱式變電站概述：

預裝式箱式變電站適用于10KV系統環網和放射式電網供電的終端配電。替代專用變配電室，具有占地面積小，環保，美觀大方，安裝移動方便。廣泛應用于城市、道路、公園、礦山等戶外場所。

二、預裝式箱式變電站性能特點：

箱體：

預裝式箱式變電站底座由槽鋼焊接而成．進行防銹處理后涂防銹漆。外殼采用環保型復臺型材板、薄鋼型板或鋁臺金板制成。頂部鋼板內襯隔熱層，上周沿四側開有散熱通風孔。箱變布置根據設計或用電需要設計成目字型、品字型；根據安裝環境地點可設計成環保景觀型或普通型。室內分別設置高壓室、變壓器室、低壓室三十相互獨立隔離室。

高壓室：

內置10KV（6KV）高壓配電柜，常用普通型SF6負荷開關柜或充氣式SF6負荷開關柜，當變壓器容量較大時可配置真空斷路器柜。

變壓器室：

可配置干式、油浸式或特種變壓器，室頂裝設通風散熱裝置，油浸式變壓器底部設有滲油柵，并裝設防護隔日。

低壓室：

內置固定式或抽出式配電柜。箱變設置計量觀察窗，便于戶外抄表。

產品圖片

產品參數

序號		項目	單位	參數
1	高壓單元	額定頻率	Hz	50
		額定電壓	KV	6	10
		最高工作電壓	KV	7.2	12
		工頻耐受電壓對地和相間/隔離斷口	KV	32/36	42/48
		雷電沖擊耐壓對地和相間/隔離斷口	KV	60/70	75/85
		額定電流	A	430	630
		額定短時耐受電流	A	12.5(2s)	16(2s)
		額定峰值耐受電流	A	31.5	40
2	低壓單元	主回路額定電流	A	100～3200
		額定短時耐受電流	KA	15	30
		額定峰值耐受電流	KA	30	63
		支路電流	A	10～800
		分支回路數	路	1～12
3	變壓器單元	補償容量	kVar	0～480
		額定容量	kVA	50～1600
		阻抗電壓	%	4	4
		分接范圍		±2×2.5%	±2×2.5%
		聯接組別		Y,yn0	Dyn11

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
